Stacionarios šachtinės grūdų džiovyklos Cimbria

Kompanija Cimbria savo veiklą pradėjo daugiau kaip prieš 40 metų. Per tuos metus firma  pastatė savo įrenginius daugiau kaip 60 šalių. Cimbria džiovyklos tinka džiovinti visų rūšių grūdams: kviečiams, miežiams, avižoms, rapsams, žirniams, pupoms, grikiams, sojų pupelėms, kukurūzams, saulėgražoms, taip pat kitiems biriems produktams.

Vienas iš svarbiausių firmos siekių - nustatyti optimalius kiekvienos rūšies grūdų džiovinimo parametrus, užtikrinant maksimalų efektyvumą ir mažiausias energijos sąnaudas. Šiam tikslui įgyvendinti kompanija yra pastačiusi šiuolaikinę laboratoriją CIMBRIA Academy, kurioje atliekami tyrimai, sisteminami jų rezultatai, išbandomi ir patikrinami nauji įrenginiai. Laboratorijoje yra sukaupti pastarųjų 50 metų grūdų džiovinimo mokslinių tyrimų rezultatai ir pasiekimai.

Ilgametės patirties ir naujausių mokslinių laimėjimų dėka šiuo metu projektuojamos ir gaminamos vienos tobuliausių džiovyklų visame pasaulyje.

Pagal duotus duomenis kompiuterine programa apskaičiuojami optimalūs džiovyklos parametrai, džiovinimo režimai ir našumas, energijos sąnaudos.

CIMBRIA džiovykloje grūdai džiovinami siurbiant per juos nustatytos parametrų džioviklį. Siurbimo principu veikiančių džiovyklų privalumas yra tas, kad galima efektyviai (iki 99,9 proc.) išvalyti iš grūdų išsiurbtą džioviklį. Teoriniu požiūriu, orą siurbiant, susidaro didesnis parcialinio vandens garų slėgio skirtumas produkto viduje ir aplinkoje,  todėl drėgmės garavimas suintesyvėja.

Lietuvos žemdirbiams bei grūdų perdirbimo įmonėms firma Cimbria gali pasiūlyti įvairaus našumo džiovyklas, grūdų transportavimo įrenginius, valymo mašinas ir kitą įrangą. Šios firmos džiovyklos gali džiovinti grūdus porcijomis (periodinio veikimo) ir nepertraukiamai. Turint nedaug grūdų, patogu džiovinti porcijomis: džiovykla prikraunama grūdų, džiovinama recirkuliuojant (išėję iš džiovyklos grūdai grąžinami džiovinti kelis kartus), išdžiovinus atvėsinama ir iškraunama. Džiovinimo trukmė priklausomai nuo pradinio grūdų drėgnumo, parinkto džioviklio temperatūros ir galutinio grūdų drėgnumo  pateikiama džiovyklos  naudojimosi instrukcijoje. Taip pat joje nurodoma aušinimo trukmė priklausomai nuo to, iki kokios temperatūros norime atvėsinti  (ne žemesnės kaip 20C aukščiau aplinkos oro temperatūros). Džiovinimo režimai  užprogramuojami  valdymo skydelyje, ir toliau džiovykla veikia automatiškai.

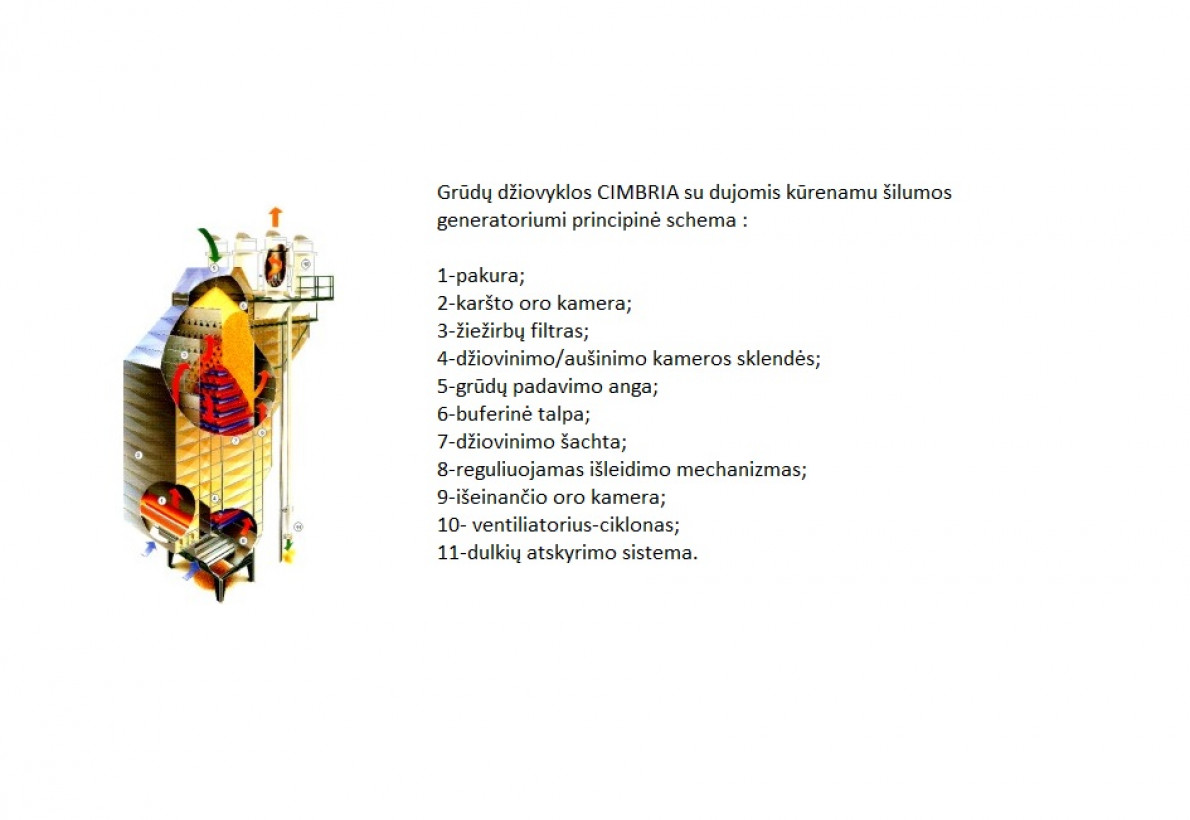

Džiovinami nepertraukiamu režimu grūdai išdžiūsta, kol slenka džiovinimo šachta 7 nuo viršaus iki apačios (žr. 1 pav.). Džiovyklos šachta perskiriama į džiovinimo ir aušinimo zonas, kurių dydį galima keisti atsižvelgiant į aplinkos oro temperatūrą (esant aukštai aplinkos oro temperatūrai aušinimo zoną tikslinga padidinti). Džiovyklai dirbant nepertraukiamu režimu reikia užtikrinti grūdų tiekimą, todėl rekomenduojama šalia džiovyklos pastatyti kelis bokštus, iš kurių grūdai būtų tiekiami į džiovyklą nakties metu ir ryte, kuomet nevyksta javų kūlimas laukuose

Optimaliam džiovinimo procesui užtikrinti džiovykloje sumontuoti  kontrolės ir valdymo prietaisai: grūdų lygio šachtoje ir išleidimo mechanizmo kontrolės įtaisai, reikiamos džioviklio temperatūros palaikymo termostatai, grūdų drėgnumo automatinės kontrolės įtaisas ir kt.

Džiovyklos konstrukcija

Kompaktiška modulinė džiovyklos konstrukcija gaminama iš  aliuminio ar galvanizuoto plieno lakštų ir būna 3 tipų: A, B ir C. Tipai vienas nuo kito skiriasi džiovinimo šachtos pločiu. Modulinė konstrukcija leidžia bet kada pakoreguoti džiovyklos našumą pasikeitus poreikiams. Džiovykla gali būti pastatyta lauke ir patalpoje, nepriklausomai nuo to, iš ko ji pagaminta.

Viršutinėje džiovyklos šachtos dalyje sumontuoti grūdų lygio jutikliai. Kai grūdų lygis pasiekia viršutinį jutiklį, jų tiekimas į džiovyklą  sustabdomas, o kai lygis nukrinta iki apatinio jutiklio – paleidžiamas. Kad grūdų tiekimo  į džiovyklą transporterių nereikėtų dažnai stabdyti ir paleisti, virš džiovinimo zonos sumontuojamas 2-4 sekcijų buferinis bunkeris.

Džiovyklos šachtos grūdų džiovinimo zonoje įrengti trikampiai oro kanalai. Jie išdėstyti taip, kad kiekvienas tiekiamo oro kanalas būtų apsuptas keturių išeinančio oro kanalų. Šitaip užtikrinamas tolygus oro paskirstymas visame grūdų sluoksnyje. Oro kanalai yra kintamo skerpjūvio ploto, todėl visoje džiovyklos šachtoje per grūdus praeinančio džiovinimo/aušinimo oro greitis yra vienodas.

Džiovinimo metu žemyn slenkantys grūdai prapučiami įvairiomis kryptimis skirtingų parametrų džiovikliu: iš tiekiamo oro kanalų išėjęs oras būna karštas ir sausas, o prie išėjimo kanalų – prisotintas drėgmės ir atvėsęs.

Džiovinant rapsus ar kitas mažas ir lengvas sėklas, pasitaiko, kad dalis jų dėl oro srauto turbulencijos kanaluose išnešama iš džiovyklos.

Pastebėjus šį reiškinį, reikia mažinti ištraukiamojo ventiliatoriaus našumą. Todėl sumažėja ir džiovyklos našumas.

Norint viso to išvengti, CIMBRIA džiovyklos išeinančio oro kanaluose srauto turbulencijai sumažinti yra įrengti nuožulnūs slenksčiai Tai leidžia mažas ir lengvas sėklas ventiliuoti nesumažintu oro kiekiu, todėl džiovyklos našumas nesumažėja.

Cimbria džiovyklose yra įrengtas unikalus grūdų išleidimo mechanizmas, kurį priklausomai nuo džiovyklos tipo sudaro 3, 5 ar 8 metaliniai loviai sujungti su vožtuvai. Šie loviai suskirstyti į dvi grupes: tuo pat metu į kelis lovius pilami grūdai, o likusieji ištuštinami. Todėl grūdai tolydžiai ir vienodai išleidžiami iš džiovyklos.

Kiekvieno lovio talpa nepriklausomai nuo džiovyklos tipo yra 32 litrai (apytiksliai 24 kg, jei grūdų tankis 750 kg/m3). Lovių ištuštinimo intervalas tiksliai valdomas džiovyklos valdymo skydelyje. Taip užtikrinama tiksli grūdų srauto išleidimo iš džiovyklos kontrolė.

Kad išleidimo mechanizmas veiktų nepriekaištingai, lovių pasisukimo kampas nustatomas kiekvienai džiovinamų grūdų rūšiai atskirai, kadangi skiriasi skirtingų grūdų rūšių savaiminio byrėjimo kampas.

Efektyvus dulkių nusiurbimas

Grūdų ir jų produktų masėje visada būna smulkių ir lengvų priemaišų – dulkių. Jų sudėtyje esančių dalelių dydis ir sudėtis skiriasi, todėl jas pašalinti nelengva. Dulkes atskirti svarbu tiek uždarose patalpose, kai atsiranda sprogimo pavojus, teršiamos patalpos ir kenkiama žmogaus sveikatai, tiek lauke, kai teršiama aplinka.

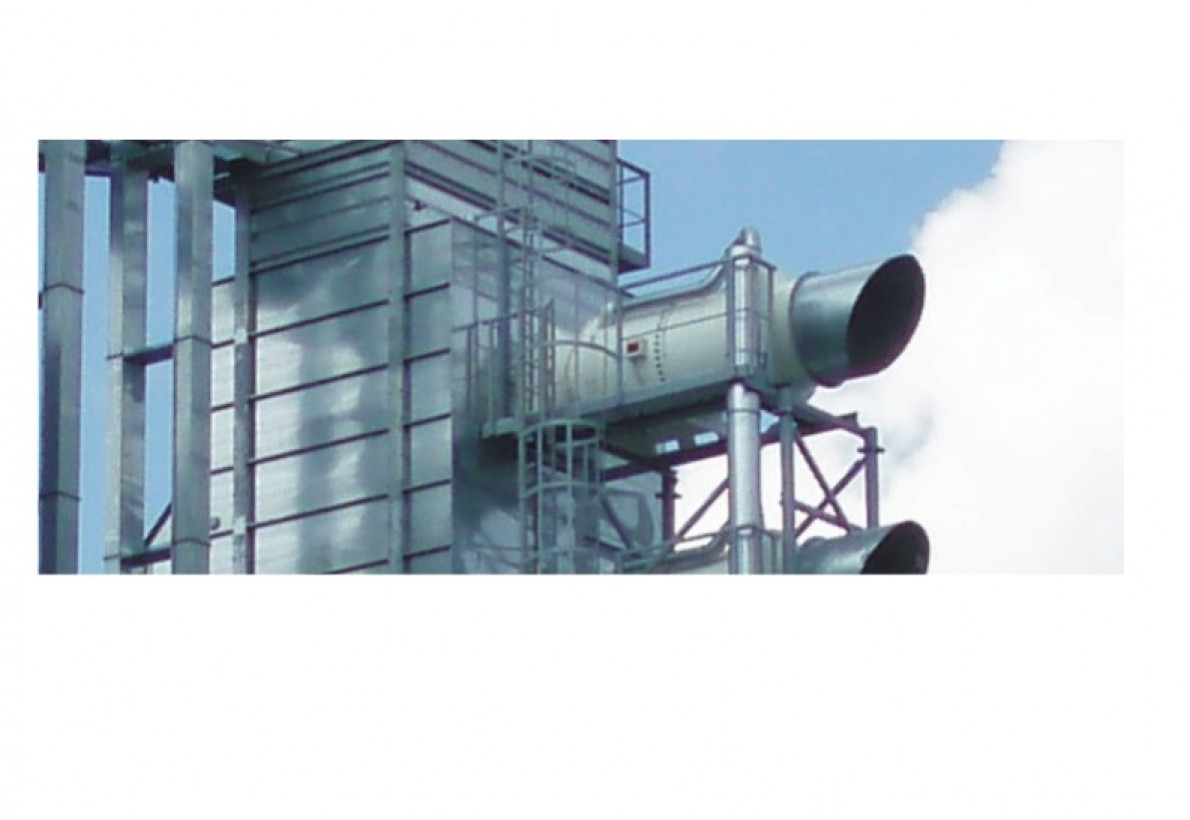

Cimbria šią problemą išsprendė dulkių aspiracijai panaudodama specialius ventiliatorius. Ventiliatorius - ciklonas  atlieka dvi funkcijas: per džiovyklos šachtoje esančius grūdus siurbia karštą orą ir iš jo išvalo dulkes.

 Veikimo principas gana paprastas: rotoriaus sparnuotėmis dulkėtas oras įsiurbiamas, dulkių dalelėms suteikiamas didelis apskritiminis greitis ir, išcentrinių jėgų veikiamos, dalelės nusviedžiamos į mažą cikloną. Dalis oro iš ciklono automatiškai grąžinama į ventiliatoriaus pradžią recirkuliacijai. Šitaip skirtingai nuo įprastų dulkių aspiracijos sistemų, pasiekiamas didelis darbo efektyvumas. Cimbria ventiliatoriaus - ciklono darbo efektyvumas viršija 99 proc.

Didelis efektyvumas pasiektas dėl minimalaus rotoriaus ir sparnuotės aerodinaminio pasipriešinimo, tikslaus vidinių elementų paviršiaus apdirbimo, specialios  konstrukcijos. Dėl kompaktiškos formos ir mažo dydžio Cimbria ventiliatoriui-ciklonui montuoti nereikia daug erdvės, todėl jį galima įrengti ir uždarose patalpose.

Cimbria džiovyklos gali būti komplektuojamos ir su paprastais ašiniais ventiliatoriais. Džiovyklos su dulkes nevalančiais ašiniais ventilaitoriais gali būti statomos tose vietovėse, kur aplinkosaugos reikalavimai nėra griežti.

Šilumos generatoriai

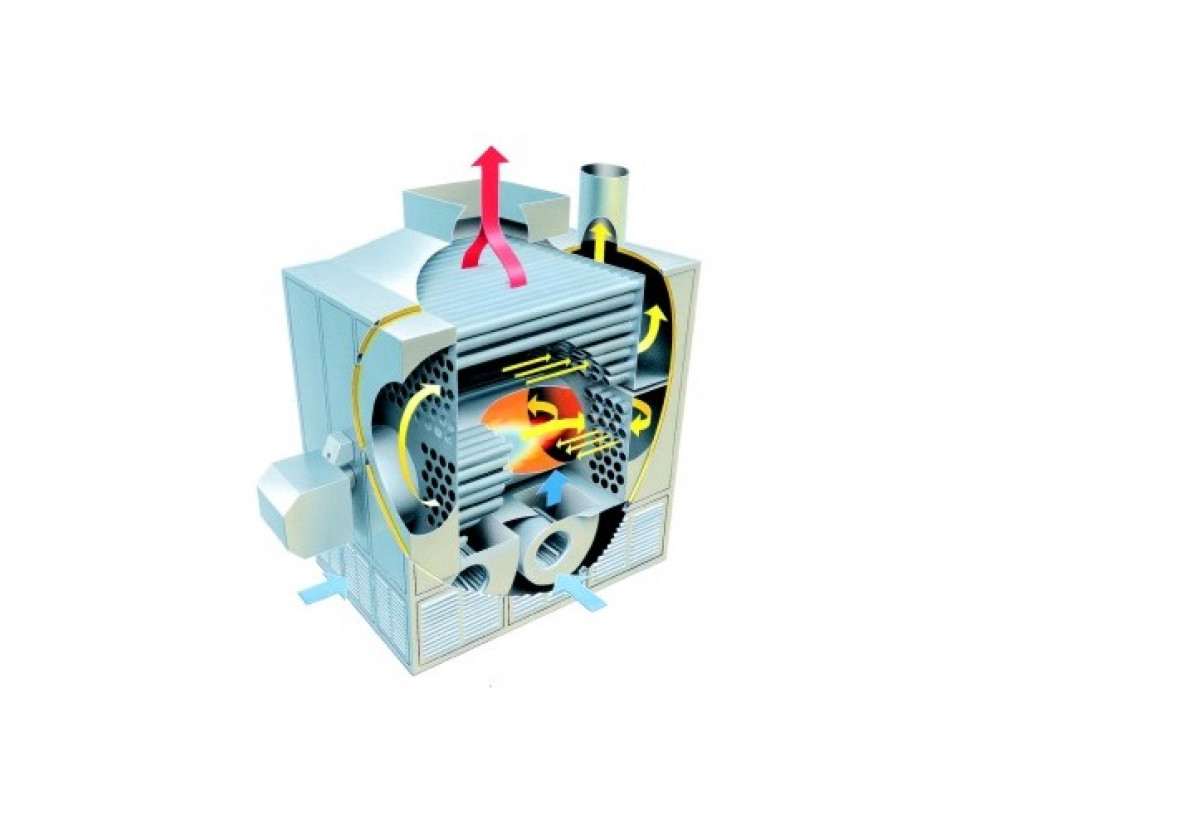

Cimbria džiovyklos komplektuojamos su tiesioginio ar netiesioginio šildymo šilumos generatoriais, su vandens ar garo šilumokaičiais.

Ekonomiškiausi yra tiesioginio šildymo generatoriai, kadangi visa degimo metu išsiskyrusi šiluma panaudojama orui šildyti. Netiesioginio  šildymo generatoriuje dalis šilumos prarandama šilumokaityje ir degimo produktus išmetant per kaminą.

Netiesioginio veikimo šilumos generatorius tikslinga naudoti džiovinant maistinius ir sėklinius grūdus, nes tuomet degimo produktai, atidavę šilumą šilumokaityje, pasišalina per kaminą, o per grūdus siurbiamas švarus oras.

Džiovyklos gali būti komplektuojamos su degikliais, skirtais kūrenti išgarintomis suskystintomis dujomis, gamtinėmis dujomis ir dyzelinu.
